壁掛式SF6氣體檢測報警儀
一、概述：
六氟化硫氣體報警控制器是本公司開發的高新技術產品，采用高檔單片機作為控制管理核心。與本公司的二總線制氣體探測器相配接，組成功能強大的氣體報警監控系統。
該產品是嚴格按照GB16808-2008《可燃?xì)怏w報警控制器》設計而成。由于采用M-Bus總線結構形式，所以該系統的最大特點是信號傳輸距離遠，安裝方便，特別適合控制范圍比較大的應用場合；該系統工作穩定、可靠，抗干擾性強，是燃?xì)鈭?bào)警系統更新?lián)Q代的理想產品。
該產品可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，是保證財產和人身安全的理想監測儀器。
二、主要特點：
1、大屏幕LCD液晶顯示、界面友好。
2、全中文指示、操作簡單。
3、直觀、準確地顯示現場的燃?xì)鉂舛燃疤綔y(cè)器狀態。
4、具有設備故障、濃度報警兩種聲光指示功能
5、具有自檢、自診斷功能。
6、具有故障、報警記憶、查閱功能。
7、具有節點自動搜索、軟件調零、軟件標定、報警點設置功能。
8、設有密碼，防止誤操作。
9、可以隨時設置、修改和查閱系統的各項參數。
10、具有主、備電轉換及欠壓保護功能。
11、具有內置2組報警接點輸出控制功能，聯動信號可手動、自動輸出。
12、具有日歷顯示及設置功能。
13、采用M-BUS通訊協議，傳輸數據可靠；功能強大，性能穩定。
14、采用單回路兩總線通訊，信號無極性連接設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝調試方便。
15、RS485總線通訊接口（選配，標準Modbus/RTU協議）能實現與上位機控制系統聯網，實現探測器監控，大大提高可監控的及時性、準確性。
三、主要技術指標：
1、示值誤差：±5%FS
2、顯示方式：大屏幕LCD液晶、發光管
3、報警方式：聲、光報警
4、報警音量：＞75dB
5、響應時間：≤30s
6、工作電壓：主電：AC220V±15%，50Hz±1%
備電：12VDC/1.3Ah兩節
7、外形尺寸：320mm×230mm×90mm
8、工作方式：連續
9、工作環境：溫度 -10℃—50℃ 濕度 ≤93%RH
大氣壓力 86kPa—106kPa
10、絕緣電阻：正常環境時 ≥100MΩ
濕度為93%RH時 ≥1MΩ
11、功 耗：小于10W
12、供電節點：4個、8個、16個
13、報警輸出：3A /2組 接點輸出，其中一組可設置脈沖輸出
14、信號傳輸：24V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）
15、傳輸距離：＜1200m
16、安裝方式：非防爆場合的壁掛式安裝
四、工作原理SF6http://www.qitijianlouyi.com/
控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。
五、安裝和接線
1、控制器的安裝
a、安裝位置
非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。
b、安裝方法
用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）
控制器的外形結構圖
2、接線示意圖
3、接線標識
標 識 說 明
RS485接口 RS485總線輸出接口，上傳系統A+、B-。
T+探測器T- 探測器接口（T+、T-），連接時無極性區分。
聯動1 NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出
容量3A/250VAC或3A/30 VDC
聯動2 NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC
+備電- 備用電源接口（+ 接電池正極、- 接電池負極），
備電開關 備電電源開關
主電開關 主電電源開關
AC220V市電 主電源輸入，L、N分別接AC220V的火線和零線。
注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！
六、操作使用說明
控制器通電，打開主、備電開關（有備電電源時），預熱（3-5）分鐘后，系統進入正常監控狀態畫面（圖6-1）。
圖6-1
6.1、液晶顯示內容介紹：
標識 說 明
1、公司商標 公司LOGO標志
2、首警地址 第一個發生報警的地址
3、報警總數 發生濃度報警的探測器總數，“復位”后可清除。
4、主機地址 上傳圖型裝置或DCS系統的主機地址號
5、報警狀態 當探測器發生濃度報警時的狀態，“低報”、“高報”
6、單位 可燃顯示%LEL、毒性顯示ppm、氧氣等顯示%VOL
7、濃度值 當前探測器的實時濃度值或狀態
正常通訊：顯示≥000的數值
通訊故障：E0/ E1 / E2
E0 當前探測器未連接好
E1 當前地址探測器傳感器故障
E2 當前地址探測器通訊故障
8、數值 特殊裝下會顯示
9、故障總數 發生故障報警的探測器總數，“復位”后可清除。
10、故障地址 發生故障時，故障地址循環滾動顯示，“復位”后可清除。
11、報警地址 發生濃度報警的地址。多路濃度報警時，報警地址循環滾動顯示,“復位”后可清除。
12、巡檢地址 巡視當前探測器地址
提示：預熱完畢，如初次調試，應手動搜索（自搜）一遍節點。
6.2、操作步驟：
輸入密碼方式：巡檢顯示界面下按“功能”鍵 通過“▲”或“▼”調整數值，通過“”或“”移位。 90s的操作時間，90s后自動退出（數據不存儲）。
按下“取消”鍵，自動退出（數據不存儲）
序號 操 作 密 碼 方法
1 “消音” 無 直接按下“消音”鍵，系統消音
2 “復位”
“1-1-1-1” 按下“功能”鍵 》》 輸入密碼 - - - -
》》 再次按下“復位”鍵。釋放聯動接點、解除報警指示。
3 “自動搜索” “0-0-0-0” 按“功能”鍵 》》 輸入密碼 - - - -
》》 再次按下“確認”鍵，系統自動搜索探測器
4 “報警點”設置 “2-2-2-2” 修改報警點：
按“功能”鍵 》》 輸入密碼 - - - -
》》 “”、“”鍵選“巡檢地址”，“▲”、“▼”設置當前地址的低報值 … …“低報”字樣顯示
再次按下“功能”鍵，“高報”字樣顯示 按“▲”、“▼”設置當前地址的高報值 … …
按“確定”鍵，顯示“good”，數據修改成功
5 時間調整設置
“秒”、“分”、“時” 、“日”、“月”、“年” “0-0-1-0” 時間調整（秒、分、時、日、月、年）：
按“功能”鍵 》》 輸入密碼 - - - -
再次按下“確定”鍵，“秒”閃爍 》》 “▲”、“▼”調整數值
》》 依次按下按“”、“”鍵，“分”、“時”、“日”、“月”、“年”閃爍，“▲”、“▼”調整數值 … …
設置完畢后，按下“確定”鍵，顯示“good”存儲退出。
不存儲，按“取消”鍵退出！
6 “聯動1” “3-3-3-3” 聯動1：按“功能”鍵 》》 輸入密碼 - - - -
按下“確定” 顯示“-ON-”，輸出COM1、NO（常開）吸合；
按“▼” 顯示“-OF-”， 再按下“確定”輸出COM1、NO（常開）斷開；此界面可循環交替進行手動控制輸出。
7 “聯動2” “4-4-4-4” 聯動2：按“功能”鍵 》》 輸入密碼 - - - -
按下“確定” 顯示“-ON-”，輸出COM2、NO（常開）吸合；
按“▼”顯示“-OF-”， 再按下“確定”輸出COM2、NO（常開）斷開；此界面可循環交替進行手動控制輸出。
注：需瞬間或脈沖輸出，請拔掉COM2端右邊的MC短路子
8 “自檢” “0-0-1-1” 按下“功能”鍵 》》 輸入密碼 - - - -
》》 按“確定”鍵，再次按“自檢” 鍵控制器自檢。
9 “修改探測器地址” “0-0-6-5” 按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，左邊顯示“原地址”，右邊顯示“新地址”》》 按 “▲”、“▼”鍵調整“新地址 ”“”、“”調整“原地址”， 》》 按“確定”鍵，顯示“good”，地址修改成功
操作完畢后按“取消”鍵退出！
10 “查詢”
（報警記錄） “6-6-6-6” 查詢（報警記錄）：
按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，顯示“報警地址”、“報警記錄”
》》 “▲”、“▼”鍵可翻閱查看報警記錄；
按下“取消”退出操作！
11 “探測器啟用”設置 “0-0-5-5” 按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，進入設置“巡檢地址”
》》“”、“”鍵設定“巡檢地址”； “▲”、“▼”鍵選擇開啟(-ON-)或關閉(-OF-)
按“確定” 鍵，顯示“good”，數據成功保存！
按“取消”鍵，數據不保存退出操作！
12 “探測器校零” “0-0-6-2” 按“功能” 鍵， 》》 輸入密碼 - - - -
》》 按下“確定”鍵，顯示當前“巡檢地址”的零點濃度值,
》》 “▼”、“▲”切換巡檢地址；
按下“確定” 鍵為校準當前“巡檢地址”零點值。
按下“取消” 鍵退出。
注：為保證準確精度，請選擇潔靜的空氣環境進行校零，校零后請?jiān)贅?biāo)定一次。
13 “探測器標定” “0-0-6-0” 按“功能”鍵， 》》 輸入密碼 - - - -
》》按下“確定”鍵，顯示當前“巡檢地址”的濃度值,
》》 “”、“”切換巡檢地址；按“▲”、“▼”鍵選擇與標準氣的標定值。
按下“確定”鍵 標定當前“巡檢地址”。
按下“取消”鍵退出。
注：標準氣的流量不大于500ml/min，專用的標氣罩
14 “備電開啟” “9-9-9-9” 開啟或關閉備電檢測 按“功能” 鍵， 》》 輸入密碼 - - - - 》》按下“確定”鍵進入。按“▼”鍵選擇-ON-或-OF-，開啟與關閉.按“確定”鍵，數據保存并退出！
15 “查看報警點” “0-0-2-2” 按“功能”鍵 》》 輸入密碼 - - - -
》》按 “”、“”鍵選擇要查看的探測器地址，按“確定”鍵查看，顯示“Errr”說明查看錯誤，再重新按確定鍵查看，按“功能”鍵，可進行交替查看當前地址的報警設定值 …。
查看完畢后按“取消”鍵退出！
七、產品維護
⑴控制器應安裝在值班室或經常有人員出入的場所，應有專人監管；用戶和非專業人員不許隨意拆卸儀器。
⑵控制器在正常監控狀態下，請勿經常斷電。
⑶應定期檢查控制器是否正常工作，周期建議每三個月一次。
⑷請勿隨意更改控制器內部參數，以免參數不匹配影響正常使用。
⑸如有故障維修需要拆下時，請先確認控制器斷電。
⑹設備運輸存貯時，應避免劇烈震動。
⑺儀器自購買之日起保修一年（自然災害和人為因素除外），終生服務。
八、故障診斷及排除：
當控制器發出故障報警信號時，值班人員應首先進行“消音”操作，后根據所報故障地址、故障類型， 對照以下表格進行處理
故障現象 原因分析 處理方法
“E0” 當前地址探測器沒有接好 對當前探測器重新檢查接線
“E1” 當前地址探測器傳感器故障 檢查或更換傳感器
“E2” 當前地址探測器通訊故障 檢查探測器的連接線是否有脫落、松動。
所有探測器顯示“E2” 連接探測器的線路短路或斷路 檢查總線線路，有短路或斷路地方存在
打開主電開關，系統不運行 外電沒接通電源
保險管未裝或保險絲斷 檢查電源線是否接好
打開保險管盒，裝上保險管
提示：1、探測器T+、T-接好后，確保兩線之間不短路、不斷路。首次開機后進行手動自搜一次，若出現“巡檢地址”顯示為空，“濃度值”顯示為空，即探測器線路未接好，請重新檢查接線，完事后，再搜一次，重復進行直到正常為止。
2、如出現報故障現象，請查閱上表中故障現象說明。
九、面板圖及功能說明：
(1)、指示燈說明：
系統狀態燈
運行 該燈閃爍，說明系統軟件循環檢測運行中。
報警 系統總報警指示燈，當任一只探測器檢測到的氣體濃度高于報警設定值時，該指示燈點亮，且一直鎖定，直至“復位”鍵按下解除。
故障 系統總故障指示燈，系統任何一處有故障，該指示燈點亮。
電源狀態燈
主電 正常該燈發綠色，說明系統主電源供電正常。
主電故障 該燈發黃色，說明系統未接通主電AC220V。
備電 正常該燈發綠色，說明系統備用電源運行正常。
備電故障 該燈發黃色，說明系統未接通備用電源。
充電故障 該燈發黃色，說明備電充電回路短路或斷路。
⑵、按鍵說明
復位 控制器“報警”狀態取消，聯動設備復位
消音 在警報或故障狀態下，按下“消音”鍵可中止音響，若再次發生警報時，揚聲器再次發出警報聲音。
功能 參數設置（具體詳見 操作）
▲ 減、查詢報警
▼ 加、控制器自檢
位選
位選、鎖定顯示
確認 進入設置界面或保存設置結果。（具體詳見 操作）
取消 在非實時界面下，按“取消”鍵。不保存退出返回到系統實時界面。
(3)、顯示窗口
顯示控制器的所有信息。（具體詳見操作使用說明6.1）
目 錄
一、概述··························································1
二、主要特點····················································1
三、主要技術指標···············································2
四、工作原理·····················································2
五、安裝和接線·················································3
六、操作使用說明··············································4
七、產品維護·····················································8
八、故障診斷及排除···········································8
九、面板圖及功能說明········································9
使用安裝說明書
六氟化硫氣體報警控制器
“微信號”
濟南東信電子科技有限公司
為正確的使用本設備，請?jiān)谑褂们白屑?xì)閱讀本說明書，并妥善保管以供今后參考。
濟南東信電子科技有限公司
JiNan DongXin Electronic Technology Co., Ltd.
地址：山東·濟南
郵政編碼：250000
客戶服務電話：0531-85828303
公司官方網站：http://www.dabgzyd.cn/
6 “聯動1” “3-3-3-3” 聯動1：按“功能”鍵 》》 輸入密碼 - - - -
按下“確定” 顯示“-ON-”，輸出COM1、NO（常開）吸合；
按“▼” 顯示“-OF-”， 再按下“確定”輸出COM1、NO（常開）斷開；此界面可循環交替進行手動控制輸出。
7 “聯動2” “4-4-4-4” 聯動2：按“功能”鍵 》》 輸入密碼 - - - -
按下“確定” 顯示“-ON-”，輸出COM2、NO（常開）吸合；
按“▼”顯示“-OF-”， 再按下“確定”輸出COM2、NO（常開）斷開；此界面可循環交替進行手動控制輸出。
注：需瞬間或脈沖輸出，請拔掉COM2端右邊的MC短路子
8 “自檢” “0-0-1-1” 按下“功能”鍵 》》 輸入密碼 - - - -
》》 按“確定”鍵，再次按“自檢” 鍵控制器自檢。
9 “修改探測器地址” “0-0-6-5” 按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，左邊顯示“原地址”，右邊顯示“新地址”》》 按 “▲”、“▼”鍵調整“新地址 ”“”、“”調整“原地址”， 》》 按“確定”鍵，顯示“good”，地址修改成功
操作完畢后按“取消”鍵退出！
10 “查詢”
（報警記錄） “6-6-6-6” 查詢（報警記錄）：
按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，顯示“報警地址”、“報警記錄”
》》 “▲”、“▼”鍵可翻閱查看報警記錄；
按下“取消”退出操作！
11 “探測器啟用”設置 “0-0-5-5” 按“功能”鍵 》》 輸入密碼 - - - -
》》 按下“確定”鍵，進入設置“巡檢地址”
》》“”、“”鍵設定“巡檢地址”； “▲”、“▼”鍵選擇開啟(-ON-)或關閉(-OF-)
按“確定” 鍵，顯示“good”，數據成功保存！
按“取消”鍵，數據不保存退出操作！
12 “探測器校零” “0-0-6-2” 按“功能” 鍵， 》》 輸入密碼 - - - -
》》 按下“確定”鍵，顯示當前“巡檢地址”的零點濃度值,
》》 “▼”、“▲”切換巡檢地址；
按下“確定” 鍵為校準當前“巡檢地址”零點值。
按下“取消” 鍵退出。
注：為保證準確精度，請選擇潔靜的空氣環境進行校零，校零后請?jiān)贅?biāo)定一次。
13 “探測器標定” “0-0-6-0” 按“功能”鍵， 》》 輸入密碼 - - - -
》》按下“確定”鍵，顯示當前“巡檢地址”的濃度值,
》》 “”、“”切換巡檢地址；按“▲”、“▼”鍵選擇與標準氣的標定值。
按下“確定”鍵 標定當前“巡檢地址”。
按下“取消”鍵退出。
注：標準氣的流量不大于500ml/min，專用的標氣罩
14 “備電開啟” “9-9-9-9” 開啟或關閉備電檢測 按“功能” 鍵， 》》 輸入密碼 - - - - 》》按下“確定”鍵進入。按“▼”鍵選擇-ON-或-OF-，開啟與關閉.按“確定”鍵，數據保存并退出！
15 “查看報警點” “0-0-2-2” 按“功能”鍵 》》 輸入密碼 - - - -
》》按 “”、“”鍵選擇要查看的探測器地址，按“確定”鍵查看，顯示“Errr”說明查看錯誤，再重新按確定鍵查看，按“功能”鍵，可進行交替查看當前地址的報警設定值 …。
查看完畢后按“取消”鍵退出！
七、產品維護
⑴控制器應安裝在值班室或經常有人員出入的場所，應有專人監管；用戶和非專業人員不許隨意拆卸儀器。
⑵控制器在正常監控狀態下，請勿經常斷電。
⑶應定期檢查控制器是否正常工作，周期建議每三個月一次。
⑷請勿隨意更改控制器內部參數，以免參數不匹配影響正常使用。
⑸如有故障維修需要拆下時，請先確認控制器斷電。
⑹設備運輸存貯時，應避免劇烈震動。
⑺儀器自購買之日起保修一年（自然災害和人為因素除外），終生服務。
八、故障診斷及排除：
當控制器發出故障報警信號時，值班人員應首先進行“消音”操作，后根據所報故障地址、故障類型， 對照以下表格進行處理
故障現象 原因分析 處理方法
“E0” 當前地址探測器沒有接好 對當前探測器重新檢查接線
“E1” 當前地址探測器傳感器故障 檢查或更換傳感器
“E2” 當前地址探測器通訊故障 檢查探測器的連接線是否有脫落、松動。
所有探測器顯示“E2” 連接探測器的線路短路或斷路 檢查總線線路，有短路或斷路地方存在
打開主電開關，系統不運行 外電沒接通電源
保險管未裝或保險絲斷 檢查電源線是否接好
打開保險管盒，裝上保險管
提示：1、探測器T+、T-接好后，確保兩線之間不短路、不斷路。首次開機后進行手動自搜一次，若出現“巡檢地址”顯示為空，“濃度值”顯示為空，即探測器線路未接好，請重新檢查接線，完事后，再搜一次，重復進行直到正常為止。
2、如出現報故障現象，請查閱上表中故障現象說明。
九、面板圖及功能說明：
(1)、指示燈說明：
系統狀態燈
運行 該燈閃爍，說明系統軟件循環檢測運行中。
報警 系統總報警指示燈，當任一只探測器檢測到的氣體濃度高于報警設定值時，該指示燈點亮，且一直鎖定，直至“復位”鍵按下解除。
故障 系統總故障指示燈，系統任何一處有故障，該指示燈點亮。
電源狀態燈
主電 正常該燈發綠色，說明系統主電源供電正常。
主電故障 該燈發黃色，說明系統未接通主電AC220V。
備電 正常該燈發綠色，說明系統備用電源運行正常。
備電故障 該燈發黃色，說明系統未接通備用電源。
充電故障 該燈發黃色，說明備電充電回路短路或斷路。
⑵、按鍵說明
復位 控制器“報警”狀態取消，聯動設備復位
消音 在警報或故障狀態下，按下“消音”鍵可中止音響，若再次發生警報時，揚聲器再次發出警報聲音。
功能 參數設置（具體詳見 操作）
▲ 減、查詢報警
▼ 加、控制器自檢
位選
位選、鎖定顯示
確認 進入設置界面或保存設置結果。（具體詳見 操作）
取消 在非實時界面下，按“取消”鍵。不保存退出返回到系統實時界面。
(3)、顯示窗口
顯示控制器的所有信息。（具體詳見操作使用說明6.1）
目 錄
一、概述··························································1
二、主要特點····················································1
三、主要技術指標···············································2
四、工作原理·····················································2
五、安裝和接線·················································3
六、操作使用說明··············································4
七、產品維護·····················································8
八、故障診斷及排除···········································8
九、面板圖及功能說明········································9
使用安裝說明書

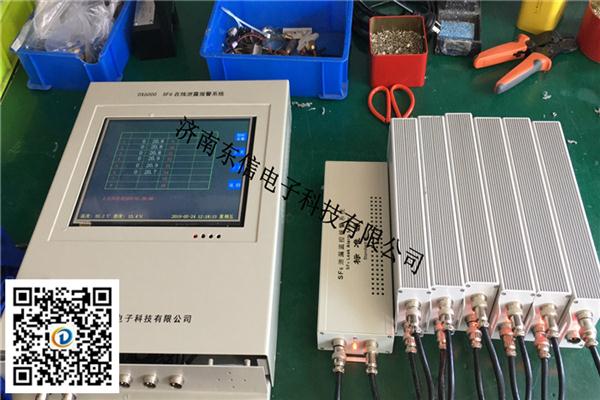

六氟化硫氣體報警控制器
“微信號”
濟南東信電子科技有限公司
為正確的使用本設備，請?jiān)谑褂们白屑?xì)閱讀本說明書，并妥善保管以供今后參考。
濟南東信電子科技有限公司
JiNan DongXin Electronic Technology Co., Ltd.
地址：山東·濟南
郵政編碼：250000
客戶服務電話：0531-85828303
公司官方網站：http://www.dabgzyd.cn/
