統的連接與安裝
●壁掛式主機：一般安裝于主控室內專用屏柜上或GIS室門口，高度便于觀察顯示窗及操作為宜，連接AC220V電源及通訊電纜、報警燈及風機控制器。

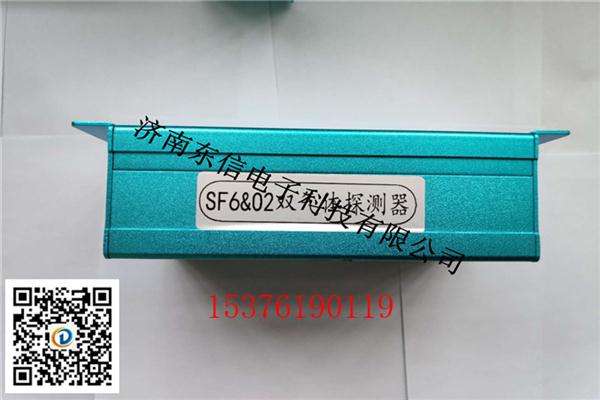

●SF6+O2探測器一般根據氣室分布情況進行布點，安裝地面上或距地面5-10cm的槽鋼上，確保能及時監測現場環境情況。
●聲光報警燈：安裝在出入門的上方或主機的上方或其他合適位置
●風機控制器：安裝在主機一側或其他合適位置
系統主要技術特性
（1）功 耗：≤10W
工作電壓：AC220V±15%,50Hz±1%
（2）工作環境
溫度范圍：-20℃～+55℃
濕度范圍：≤99%RH
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～1500ppm
測量精度： ±5%或者±20真值取大者
分辨率：1ppm
（4）氧氣測量指標
檢測濃度：0～25%
氧氣濃度報警點：18%
氧氣測量精度：±0.3%
（5）其它指標
開關量輸出容量：24V/48V/110V/220V
風機輸出觸點電流:45A（可根據用戶需求定制）
風機通風時間設定：可設置，默認15MIN/次
通訊方式： RS-485總線方式，通用電力通信規約
注意事項
設備安裝、操作和維護之前務必仔細閱讀本技術手冊。安裝及操作必須嚴格遵守相關標準。
探測器的任何操作都必須由專業人員執行。嚴禁帶電操作（如安裝、零部件更換等）
不能安裝在環境非常潮濕的場所
環境盡量做到無油煙，無粉塵，
傳感器內部可能含有腐蝕性溶液，處理時應特別小心。
勿擅自拆卸儀器。
切勿將探測器置于超范圍的溫度下工作。
傳感器禁止高濃度氣體的沖擊。
傳感器使用壽命到期時，應及時更換傳感器。
