主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ26mm 行星減速箱(SMD系列)
概述

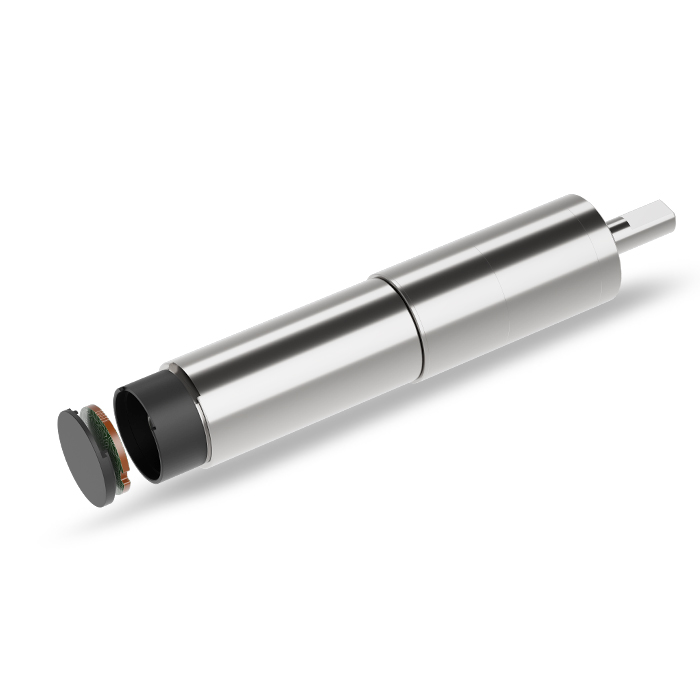

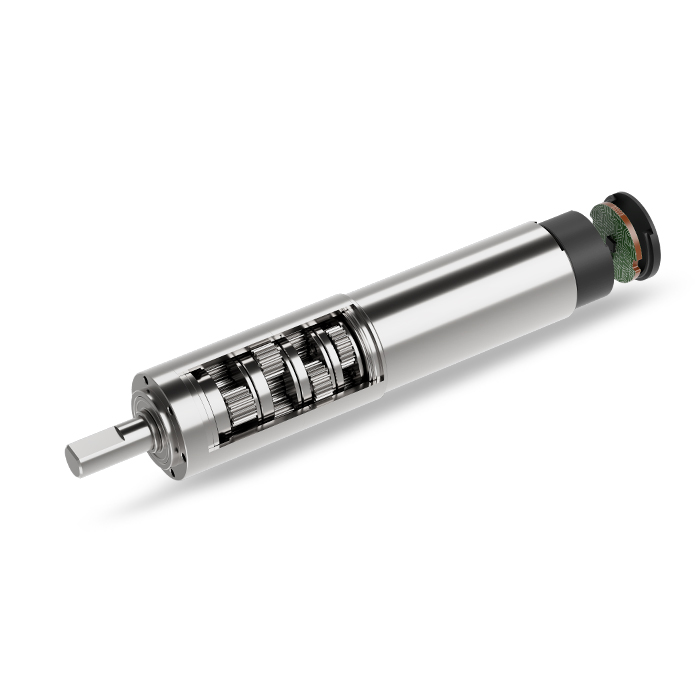

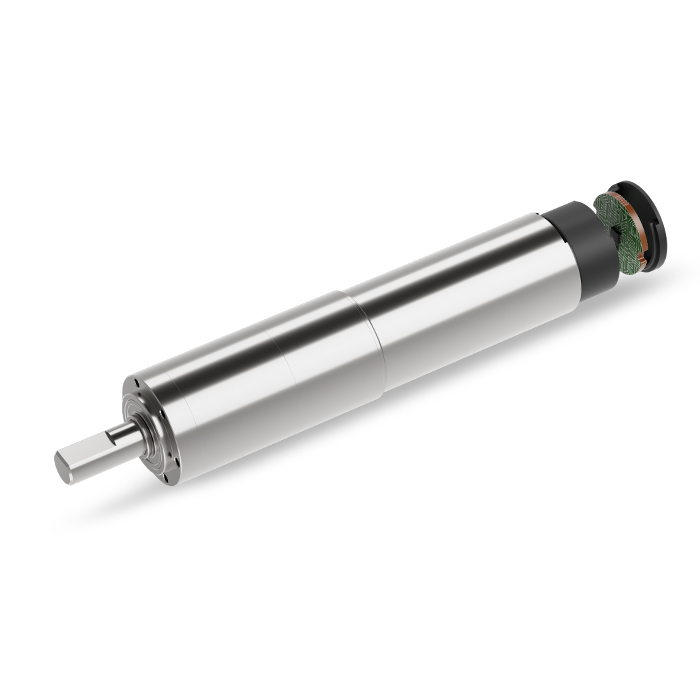

Φ26mm 行星減速箱(SMD系列)

型號:ZWSMD026026

直徑(mm):26

長度(mm):35.9~52.4

最大傳輸功率(W) :60

最大連續轉矩(Nm):6.3

最高連續輸入轉速(rpm):10000

環境溫度(℃) :-30~+85

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

級數 2 3 4
減速比 16,21,26,28,35 62,83, 103,111, 138,150, 172,186, 231 243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526
最大傳連續輸功率(W) 60 30 15
最大瞬時傳輸功率(W) 75 40 20
最大連續轉矩(Nm) 3 5 6.3
最大瞬時轉矩(Nm) 4 7 8
最高連續輸入轉速(rpm) 7000 8000 10000
最高瞬時輸入轉速(rpm) 8750 10000 12500
最大效率(%) 92 90 87
空載平均空回(°) 0.5 0.5 0.5
最大軸向動態載荷(N) 110 110 110
最大徑向載荷(離法蘭4mm處)(N) 180 180 180
齒輪箱長度L1(mm) 35.9 44.9 52.4
重量(G) 120 132 145

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長
(mm)
齒輪箱額定容許力矩
(NM)
齒輪箱瞬間容許力矩
(NM)
減速比 減速箱長L1
(mm)
空載轉速
(rpm)
空載電流
(mA max)
負載轉速
(rpm)
負載電流
(mA Max)
轉矩
(NM)
ZWSMD026026-16 24 813 460 747 3000 0.30 88.9 3 4 16 35.9
ZWSMD026026-21 24 619 460 569 3000 0.40 88.9 3 4 21 35.9
ZWSMD026026-26 24 500 460 460 3000 0.50 88.9 3 4 26 35.9
ZWSMD026026-28 24 464 460 427 3000 0.50 88.9 3 4 28 35.9
ZWSMD026026-35 24 371 460 341 3000 0.60 88.9 3 4 35 35.9
ZWSMD026026-62 24 210 580 193 3500 1.10 97.9 5 7 62 44.9
ZWSMD026026-83 24 157 580 144 3500 1.50 97.9 5 7 83 44.9
ZWSMD026026-103 24 126 580 116 3500 1.90 97.9 5 7 103 44.9
ZWSMD026026-111 24 117 580 108 3500 2.00 97.9 5 7 111 44.9
ZWSMD026026-138 24 94 580 87 3500 2.50 97.9 5 7 138 44.9
ZWSMD026026-150 24 87 580 80 3500 2.70 97.9 5 7 150 44.9
ZWSMD026026-172 24 76 580 69 3500 3.10 97.9 5 7 172 44.9
ZWSMD026026-186 24 70 580 64 3500 3.30 97.9 5 7 186 44.9
ZWSMD026026-231 24 56 580 52 3500 4.20 97.9 5 7 231 44.9
ZWSMD026026-243 24 53 700 49 4000 4.20 105.4 6.3 8 243 52.4
ZWSMD026026-326 24 40 700 37 4000 5.70 105.4 6.3 8 326 52.4
ZWSMD026026-406 24 32 700 29 4000 7.10 105.4 6.3 8 406 52.4
ZWSMD026026-439 24 30 700 27 4000 7.60 105.4 6.3 8 439 52.4
ZWSMD026026-546 24 24 700 22 4000 9.50 105.4 6.3 8 546 52.4
ZWSMD026026-590 24 22 700 20 4000 10.30 105.4 6.3 8 590 52.4
ZWSMD026026-679 24 19 700 18 4000 11.80 105.4 6.3 8 679 52.4
ZWSMD026026-734 24 18 700 16 4000 12.80 105.4 6.3 8 734 52.4
ZWSMD026026-794 24 16 700 15 4000 13.80 105.4 6.3 8 794 52.4
ZWSMD026026-913 24 14 700 13 4000 15.90 105.4 6.3 8 913 52.4
ZWSMD026026-987 24 13 700 12 4000 17.20 105.4 6.3 8 987 52.4
ZWSMD026026-1135 24 11 700 11 4000 19.70 105.4 6.3 8 1135 52.4
ZWSMD026026-1227 24 11 700 10 4000 21.30 105.4 6.3 8 1227 52.4
ZWSMD026026-1526 24 9 700 8 4000 26.60 105.4 6.3 8 1526 52.4
*注:以上具體參數可根據客戶要求定制。

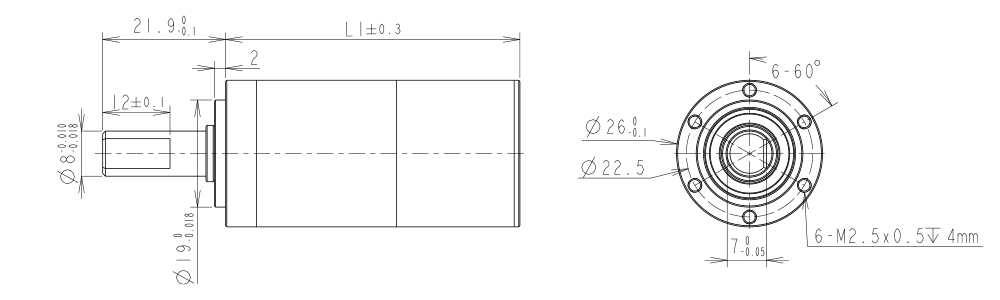

設計圖紙

熱門產品查看更多

  •  ZWSMD006006

      最大傳輸功率0.63W

      最大連續轉矩0.03Nm

      最高連續輸入轉速40000rpm

    查看詳情
  •  ZWSMD008008

      最大傳輸功率0.84W

      最大連續轉矩0.1Nm

      最高連續輸入轉速12000rpm

    查看詳情
  •  ZWSMD010010

      最大傳輸功率1.6W

      最大連續轉矩0.15Nm

      最高連續輸入轉速12000rpm

    查看詳情

資料下載

Φ26mm 行星減速箱(SMD系列)規格書
