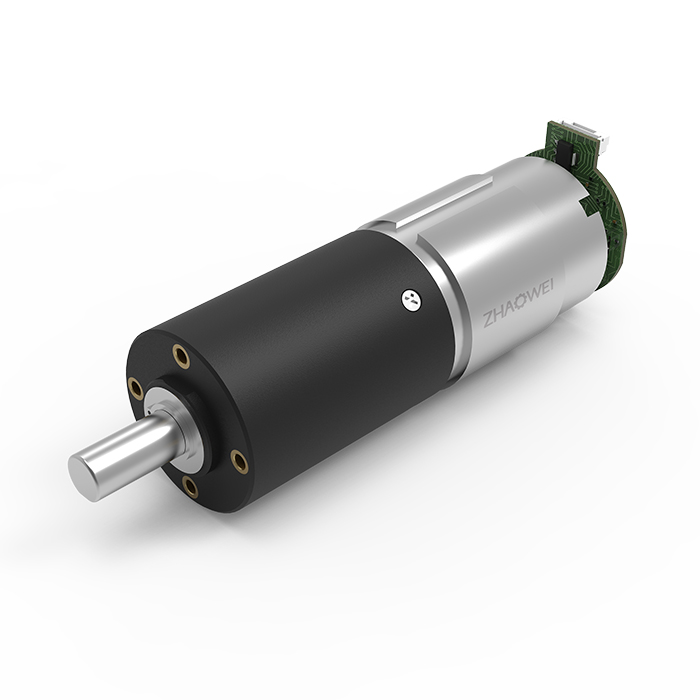

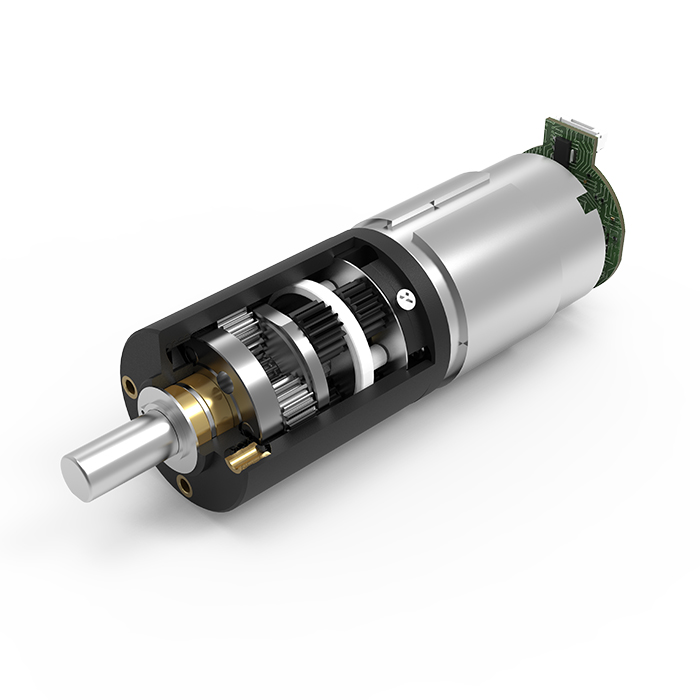

概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 額定容許力矩（Nm） | 2.5 | 2.5 | 2.5 | 2.5 |
| 最大瞬時轉矩(Nm) | 8.0 | 8.0 | 8.0 | 8.0 |
| 最大效率(%) | / | 81 | 73 | 65 |
| 最大軸向動態載荷（N） | 10 | 10 | 10 | 10 |
| 最大徑向載荷（離法蘭4mm處）(N) | 120 | 120 | 120 | 120 |
| 齒輪箱長度L1(mm) | 25.7 | 35.7 | 45.7 | 55.7 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD032032-4 | 12.0 | 1328 | 210 | 1195 | 715 | 390 | 38 | 68.2 | 25000 | 80000 | 4 | 25.7 |
| ZWBMD032032-6 | 12.0 | 942 | 210 | 847 | 715 | 550 | 54 | 25000 | 80000 | 6 | ||
| ZWBMD032032-16 | 12.0 | 327 | 235 | 294 | 715 | 1265 | 124 | 78.2 | 25000 | 80000 | 16 | 35.7 |
| ZWBMD032032-24 | 12.0 | 232 | 235 | 209 | 715 | 1785 | 175 | 25000 | 80000 | 23 | ||
| ZWBMD032032-33 | 12.0 | 164 | 235 | 148 | 715 | 2519 | 247 | 25000 | 80000 | 33 | ||
| ZWBMD032032-67 | 12.0 | 81 | 270 | 73 | 715 | 4109 | 403 | 88.2 | 25000 | 80000 | 67 | 45.7 |
| ZWBMD032032-94 | 12.0 | 57 | 270 | 51 | 715 | 5797 | 569 | 25000 | 80000 | 94 | ||
| ZWBMD032032-133 | 12.0 | 41 | 270 | 36 | 715 | 8179 | 802 | 25000 | 80000 | 133 | ||
| ZWBMD032032-188 | 12.0 | 29 | 270 | 26 | 715 | 11541 | 1132 | 25000 | 80000 | 188 | ||
| ZWBMD032032-272 | 12.0 | 20 | 300 | 18 | 720 | 13342 | 1308 | 98.2 | 25000 | 80000 | 271 | 55.7 |
| ZWBMD032032-383 | 12.0 | 14 | 300 | 13 | 720 | 18825 | 1846 | 25000 | 80000 | 383 | ||
| ZWBMD032032-540 | 12.0 | 10 | 300 | 9 | 720 | 25000 | 2452 | 25000 | 80000 | 540 | ||
| ZWBMD032032-763 | 12.0 | 7 | 300 | 6 | 720 | 25000 | 2452 | 25000 | 80000 | 762 | ||
| ZWBMD032032-1076 | 12.0 | 5 | 300 | 5 | 720 | 25000 | 2452 | 25000 | 80000 | 1076 | ||
*注：以上具體參數可根據客戶要求定制。

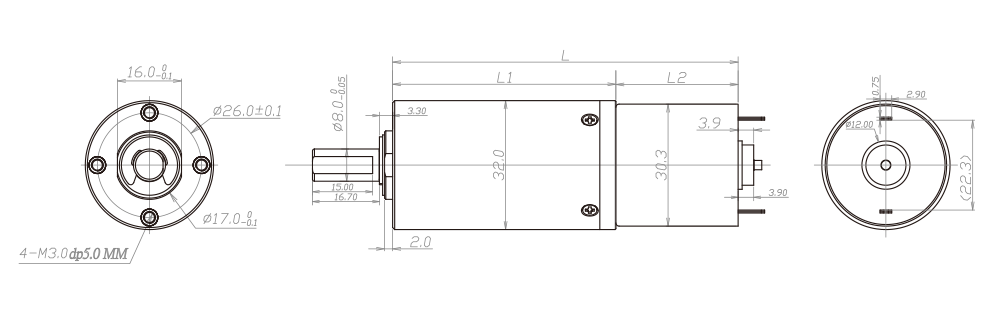

設計圖紙
查看詳情
資料下載
Φ32mm 行星減速箱（PD版）規格書
